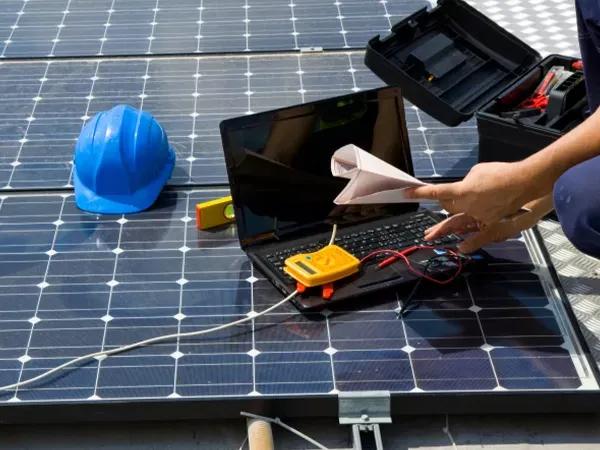

مراحل نصب پنل خورشیدی

نصب پنل خورشیدی

با رشد نگران‌کننده مصرف برق، افزایش قیمت انرژی و تشدید بحران اقلیمی، نصب پنل خورشیدی در ایران دیگر یک انتخاب  لوکس و تجملی نیست؛  بلکه به یک راهکار حیاتی برای کاهش هزینه‌های انرژی، تأمین برق پایدار و حتی احداث نیروگاه خورشیدی در مقیاس خانگی یا صنعتی تبدیل شده است. طبق گزارش رسمی ایرنا در سال 1404، ظرفیت تولید سالانه پنل های خورشیدی در داخل کشور به 2300 مگاوات رسیده و تولید داخلی پنل‌های 550 تا 700 وات با خطوط تمام‌اتوماتیک، ایران را در مسیر خودکفایی و توسعه انرژی‌های پاک قرار داده است. از سوی دیگر، طبق آمار ساتبا، ظرفیت نصب‌شده نیروگاه‌های تجدیدپذیر از 1700 مگاوات فراتر رفته که بیش از نیمی از آن مربوط به پنل‌های خورشیدی است.

در چنین شرایطی، اجرای اصولی و استاندارد نصب پنل خورشیدی خانگی یا صنعتی می‌تواند تا 15 درصد راندمان سیستم را افزایش داده و هزینه‌های تعمیر و نگهداری را به‌طور چشمگیری کاهش دهد. این مقاله، یک راهنمای جامع و کاملاً کاربردی برای تمام مراحل نصب، طراحی اولیه تا تست نهایی و نگهداری، است. اگر می‌خواهید این مسیر را با اطمینان و بازده بالا طی کنید، مطالعه این راهنما را از دست ندهید.

ارزیابی اولیه و طراحی سیستم خورشیدی

آغاز هر پروژه نصب پنل خورشیدی با یک ارزیابی دقیق و طراحی علمی همراه است. در این مرحله، باید چند سؤال کلیدی پاسخ داده شود:

1) چقدر انرژی نیاز دارید؟

برای تعیین ظرفیت مناسب، باید پروفایل بار مصرفی خانه یا مجموعه به‌دقت محاسبه شود؛ به‌عنوان‌مثال، مصرف روزانه و سالیانه بر حسب کیلووات ساعت (kWh) مبنای تعیین سایز پنل خواهد بود.

2) آیا محل نصب مناسب است؟

سقف یا زمین باید از لحاظ مساحت و استقامت سازه‌ای بررسی شود. همچنین با تحلیل سایه‌اندازی اطراف، باید مطمئن شد که پنل‌ها بیشترین نور خورشید را دریافت می‌کنند.

3) زاویه و جهت پنل‌ها چگونه تعیین می‌شود؟

شیب نصب باید تقریباً برابر عرض جغرافیایی محل باشد (مثلاً برای تهران 35 درجه توصیه می‌شود). ابزارهایی مثل GPS یا اپلیکیشن‌های تخصصی برای تعیین آزیموت و زاویه مفید هستند.

4) چینش پنل‌ها به چه صورت باشد؟

ترکیب سری و موازی پنل‌ها با توجه به ظرفیت اینورتر و کمینه‌کردن افت ولتاژ انجام می‌شود. این موضوع، به‌طور مستقیم بر راندمان سیستم اثرگذار است.

نکته تخصصی: روی پشت‌بام‌های شیروانی رایج ایران، رعایت فاصله 7 تا 10 سانتی‌متر بین پنل و سطح سقف برای تهویه کافی توصیه می‌شود؛ این کار باعث کاهش دمای پنل و افزایش بازده آن خواهد شد.

در پایان مرحله طراحی، پروفایل بار دقیق، نقشه سه‌بعدی نصب، تحلیل سایه، دیاگرام سیم‌کشی و جدول نهایی ظرفیت تجهیزات در اختیار کارفرما قرار می‌گیرد تا فرایند نصب، بی‌دغدغه و حرفه‌ای انجام شود.

الزامات قانونی و استاندارد نصب پنل خورشیدی در ایران

در روند نصب پنل خورشیدی در ایران، رعایت استانداردهای بین‌المللی و معادل‌های ملی برای تضمین دوام، ایمنی و سازگاری با شبکۀ برق اهمیت ویژه‌ای دارد. پنل‌های کریستالی سیلیکونی باید مطابق آزمون‌های طراحی و تأیید نوع IEC 61215 و معادل ملی ISIRI 11881 مورد تأیید قرار بگیرند تا در برابر تنش‌های مکانیکی، حرارتی و محیطی مقاومت کافی از خود نشان بدهند. ماژول‌های لایه‌نازک نیز براساس IEC 61646 ارزیابی می‌شوند تا پایداری عملکرد و طول عمر آن‌ها در شرایط واقعی تضمین شود. علاوه‌براین، آزمون‌های ایمنی فیزیکی و شیمیایی تحت استاندارد IEC 61730 (بخش‌های 1 و 2) خوردگی، نفوذ گردوغبار و رطوبت را به‌طور دقیق کنترل می‌کنند.

در بخش اینورترها، استاندارد ملی 99951 اطمینان می‌دهد که در صورت وقوع فرکانس خارج از محدوده ±9 هرتز، دستگاه ظرف 3٫2 ثانیه خود را از شبکه جدا و از حوادث احتمالی جلوگیری کند. همچنین الزامات ایمنی مبدل‌های قدرت مطابق IEC 62109-1/2 و رفع تداخلات الکترومغناطیسی طبق مجموعه استانداردهای IEC 61000 برای تضمین پایداری شبکه و تجهیزات مجاور ضروری است. حفظ کیفیت توان با محدود‌کردن اعوجاج هارمونیکی کل (THD) به زیر 5٪ و کنترل سطوح فلیکر نیز جزء شرایط پایه محسوب می‌شود.

از منظر مقررات، سامانه‌های ≤ 20 کیلووات که روی انشعاب خانگی نصب می‌شوند معمولاً از اخذ مجوز شبکه معاف‌اند، مشروط بر اینکه سطوح هارمونیک و فلیکر در محدوده مجاز بمانند؛ اما برای نیروگاه‌های بزرگ‌تر از 20 کیلووات، اخذ پروانه ساخت از ساتبا، مجوز اتصال به شبکه از شرکت توزیع و گواهی‌های محیط‌زیستی از سازمان حفاظت محیط‌زیست الزامی است. نمایش نقشه‌های اجرایی، دیتاشیت تجهیزات، گزارش طراحی سازه و مستندات انطباق با استانداردها، روند صدور این مجوزها را تکمیل می‌کند. در نهایت، پای‌بندی کامل به این ضوابط نه‌تنها ایمنی و پایداری سامانه را تضمین می‌کند، بلکه امکان بهره‌مندی از گارانتی سازنده و خدمات پس‌ازفروش را نیز فراهم می‌آورد.

اجزای اصلی یک سیستم خورشیدی

همان‌طور که در مقاله پنل خورشیدی چیست توضیح داده‌ایم، این صفحات نور خورشید را به برق تبدیل می‌کنند و در واقع قلب تپنده هر سامانه خورشیدی به‌شمار می‌آیند. اما عملکرد صحیح آن‌ها به همکاری دقیق با سایر تجهیزات وابسته است.

برای نصب پنل خورشیدی، آشنایی با اجزای اصلی یک سیستم خورشیدی ضروری است. در ادامه، این تجهیزات تخصصی به‌صورت خلاصه معرفی شده‌اند تا مسیر طراحی و اجرای یک پروژه موفق روشن‌تر شود.

تمامی تجهیزات، از جمله پنل‌های خورشیدی برندهای معتبر، با گارانتی و خدمات پس از فروش توسط سان تاو پاور تأمین می‌شوند. برای خرید پنل خورشیدی و مشاهده قیمت پنل خورشیدی، به صفحه محصولات پنل خورشیدی سان تاو پاور مراجعه کنید.

ابزار و ایمنی کارگاه

نصب ایمن و استاندارد پنل خورشیدی مستلزم رعایت دقیق نکات ایمنی و استفاده از ابزار مناسب است:

• ابزارهای اندازه‌گیری: مولتی‌متر True RMS، کلمپ متر DC، GPS یا اپلیکیشن تعیین زاویه؛
• ابزار نصب: دریل چکشی، مته الماسه، کیت کامل PPE (کمربند ایمنی، عینک، دستکش)؛
• وسایل کار در ارتفاع: تجهیزات تخصصی برای کار ایمن روی پشت‌بام.

رعایت دستورالعمل‌های ایمنی، به‌خصوص در پروژه‌های خانگی از الزامات موفقیت‌آمیز پروژه است و جلوی آسیب‌های مالی و جانی را می‌گیرد.

مراحل نصب پنل خورشیدی

در اجرای هر پروژه نصب پنل خورشیدی، پس‌از تأمین تجهیزات استاندارد و دریافت مجوزهای لازم، ضروری است که کار به‌صورت مرحله‌به‌مرحله و منظم پیش برود تا ایمنی، دوام و کیفیت عملکرد سامانه تضمین شود. در ادامه، مراحل نصب پنل خورشیدی را به‌صورت دقیق و حرفه‌ای مرور می‌کنیم:

نصب استراکچر

ابتدا رک‌ها و سازه‌های آلومینیومی براساس نقشه نصب، روی سقف یا زمین جانمایی می‌شوند. رعایت فاصله تهویه (حداقل 7 سانتی‌متر) و استفاده از انکر بولت استیل با تست کشش 5/1 برابر بار طراحی، تضمین‌کننده ایمنی است.

قراردهی و فیکس پنل‌ها

پنل‌ها با پیچ‌های استیل 304 و واشر ضدآب EPDM محکم می‌شوند. گشتاور مناسب (8 تا 12 نیوتن‌متر) و تست مقاومت عایقی (بالاتر از 40 مگا اهم) بین فریم و کانکتور الزامی است.

کابل‌کشی DC

چیدمان سیم‌های DC براساس حداکثر ولتاژ مجاز اینورتر انجام می‌شود (حداکثر 1000 ولت). کابل‌ها باید در مسیرهای مقاوم به نور خورشید و با گیره‌های فلزی هر 40 سانتی‌متر مهار شوند تا ایمنی و دوام حفظ شود.

نصب اینورتر و تابلوی AC

اینورتر خورشیدی با فاصله کافی از دیوار (حداقل 25 سانتی‌متر) برای تهویه نصب می‌شود. اتصال ارت مشترک با مقاومت کمتر از 5 اهم براساس مقررات نظام مهندسی برق، اهمیت زیادی دارد.

تست و کمیسیونینگ

در پایان با مولتی‌متر پلاریته و پیوستگی مدارها چک می‌شود. ولتاژ مدار باز پنل‌ها (Voc) ضربدر تعداد پنل‌های سری باید با مقدار نامی سیستم برابر باشد. جریان مدار کوتاه (Isc) نیز باید با کاتالوگ تجهیز (با تلورانس ±5٪) مقایسه شود. راه‌اندازی نرم‌افزاری اینورتر و ثبت منحنی IV روز اول، پایان‌بخش فرایند نصب است.

نگهداری و پایش پس‌از نصب پنل خورشیدی

برای اطمینان از عملکرد بلندمدت و جلوگیری از کاهش راندمان، باید نکات زیر را رعایت کرد:

• شست‌وشوی پنل‌ها: هر 4 ماه یک‌بار با آب بدون شوینده انجام شود تا گردوغبار و آلودگی‌ها راندمان را کاهش ندهند؛
• پایش تولید: بررسی روزانه داده‌های تولید و هشدار کاهش بیش‌از 10٪ برای تشخیص سریع مشکل؛
• بازدید سالانه: کنترل سیستم ارت و کلیدهای DC برای اطمینان از سلامت کلی سیستم.

در صورت بروز هرگونه مشکل یا افت عملکرد، می‌توان با پشتیبانی 24 ساعته سان تاو پاور تماس گرفت.

مطالعه موردی؛ نیروگاه 50 کیلوواتی لوشان

یکی از نمونه پروژه‌های موفق، نیروگاه 50 کیلوواتی شرکت توزیع برق لوشان است که توسط تیم مهندسی سان تاو پاور طراحی و نصب شده است. این نیروگاه با استفاده از پنل‌های Mono 440W و اینورترهای 25kW در سال اول 81 مگاوات ساعت برق تولید کرده و همۀ تست‌های استاندارد IEC و الزامات ساتبا را با موفقیت گذرانده است.

سخن پایانی

نصب پنل خورشیدی یک سرمایه‌گذاری هوشمندانه و آینده‌نگر است که می‌تواند تا 25 سال قبض برق شما را به‌شدت کاهش بدهد و ردپای کربن زندگی یا کسب‌وکارتان را کمرنگ کند. اگر به‌دنبال اجرای یک پروژه استاندارد و مطمئن هستید، کافی است با تیم سان تاو پاور تماس بگیرید یا فرم مشاوره را در سایت پر کنید تا کارشناسان حرفه‌ای این مجموعه، بهترین راهکار را برای شما اجرا کنند.

اگر هنوز در انتخاب بین استفاده از سیستم خورشیدی یا موتور برق مردد هستید، مقاله پنل خورشیدی بهتره یا موتور برق می‌تواند به شما در تصمیم‌گیری کمک کند؛ این مقایسه از نظر هزینه، مصرف سوخت، نگهداری و بازگشت سرمایه انجام شده است.

سؤالات متداول

• مراحل نصب پنل خورشیدی خانگی به‌طور خلاصه چیست؟

از بازدید اولیه و طراحی شروع می‌شود، سپس اخذ مجوزهای لازم، نصب سازه، قرار‌دادن پنل‌ها، سیم‌کشی و در نهایت راه‌اندازی کامل سیستم انجام می‌شود.

• برای نصب به چه تجهیزاتی نیاز دارم؟

پنل خورشیدی، اینورتر، سازه نصب، کابل مخصوص، فیوز DC، کلید DC و ارت (زمین‌کردن سیستم).

• زاویه مناسب پنل‌ها چقدر است؟

زاویه نصب باید تقریباً برابر عرض جغرافیایی محل باشد؛ مثلاً برای تهران 35 درجه توصیه می‌شود.

• زمان لازم برای نصب پنل خورشیدی خانگی چقدر است؟

برای یک سیستم 5 کیلووات خانگی، معمولاً 2 روز کاری تا تحویل کامل زمان نیاز است.

• هزینه صفر تا صد نصب پنل خورشیدی چقدر است؟

به طور متوسط در سال 1404، هزینه نصب هر کیلووات پنل خورشیدی بین 16 تا 20 میلیون تومان برآورد می‌شود. برای اطلاع از هزینه احداث نیروگاه نیز به صفحه هزینه نیروگاه خورشیدی مراجعه کنید.

• آیا برای نصب نیروگاه خانگی مجوز نیاز است؟

تا ظرفیت 20 کیلووات، اغلب نیاز به پروانه اتصال نیست؛ اما تأییدیه شرکت برق لازم است.

• آیا خودم می‌توانم پنل را نصب کنم؟

توصیه نمی‌شود؛ نصب غیرحرفه‌ای می‌تواند گارانتی پنل‌ها را باطل کند و ایمنی را به خطر بیندازد.

• دوره آموزش نصب پنل خورشیدی چقدر طول می‌کشد؟

دوره‌های عملی فنی‌حرفه‌ای معمولاً 40 ساعت آموزش نظری و 80 ساعت کارورزی عملی دارند.

• در نصب پنل خورشیدی روی سقف شیروانی چه نکاتی مهم است؟

رعایت فاصله تهویه، مقاوم‌سازی تیرهای سقف و تأمین دسترسی مناسب برای نگهداری آینده.

• تست‌های نهایی سیستم شامل چه مواردی است؟

شامل تست پلاریته، جریان کوتاه (Isc)، ولتاژ مدار باز (Voc)، عایق‌بندی سیستم، بررسی عملکرد کلید RCD و بازبینی دیتا لاگ اینورتر.

• بهترین مارک اینورتر خورشیدی برای سیستم من کدام است؟

انتخاب بهترین مارک اینورتر خورشیدی به ظرفیت سیستم، شرایط نصب، نوع پنل‌ها و بودجه شما بستگی دارد. برای سقف‌های یکنواخت و بدون سایه، برندهایی مانند SMA، Fronius، Huawei و Sungrow عملکرد بسیار خوبی دارند. اگر سقف شما چندجهته یا سایه‌دار است، میکرواینورترهای Enphase گزینه ایده‌آلی هستند. برای اطلاعات کامل‌تر می‌توانید مقاله بهترین مارک اینورتر خورشیدی را مطالعه کنید.
